marca:
JTSPEEDWORKitem número.:
JT-2510origem do produto:
Chinatempo de espera：
3 working days

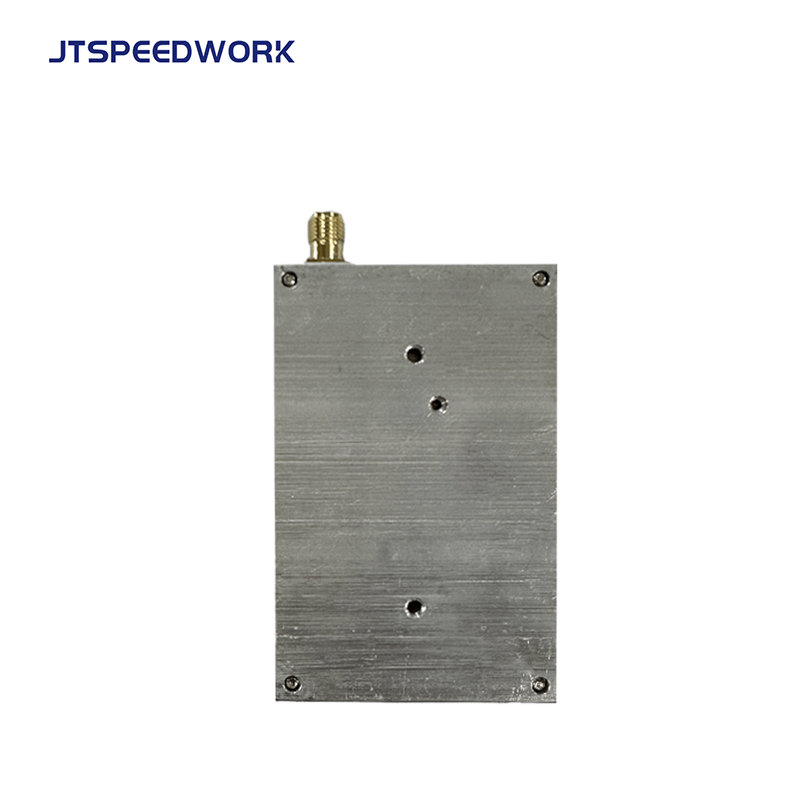

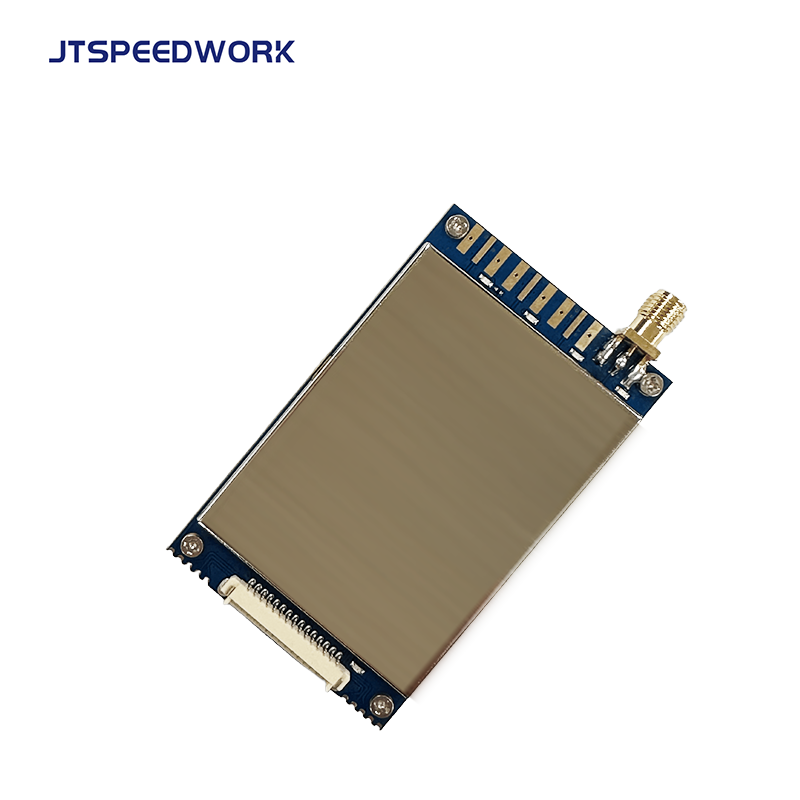

Módulo Leitor RFID TM200 UHF JT-2510
O módulo de leitura e escrita UHF de longa distância JT-2510 é um módulo de leitura e escrita UHF de nível profissional e de alto desempenho baseado na plataforma doméstica TM200. Com direitos de propriedade intelectual independentes completos, a frequência de trabalho padrão deste módulo é de 902 MHz ~ 928 MHz, suporta o protocolo ISO18000-6C (EPC C1 GEN2), possui as características de forte capacidade de reconhecimento multi-tag, cartão de leitura de longa distância, etc., em a antena padrão de 8dBi e etiquetas correspondentes Com cooperação, a distância de leitura pode ser mais de 7 metros estável, e com fonte de alimentação simples e circuitos de interface, um sistema de identificação RFID de baixo custo pode ser construído rapidamente. É adequado para logística de armazém, controle de materiais, identificação, controle de acesso e outros campos.
Características
|
Item número. |
JT-2510 |
|
Parâmetros de desempenho |
|
|
Frequência de Trabalho |
865-865MHz(UE);902-925MHz(EUA) |
|
Protocolo |
ISO18000-6C (EPC C1 GEN2) |
| Lasca | TM200 |
|
Potência de saída |
0-32dBm (Ajustável) |
|
Faixa de leitura |
7 metros (cartão branco com teste de antena de 8dBi, a distância de leitura está relacionada ao tipo de tag, potência de transmissão e ambiente de aplicação)
|
|
Conector de antena RF |
Conector MMCX |
|
Fonte de alimentação do módulo |
5V DC |
|
Corrente de pico |
1.3A
|
|
Modo de trabalho
|
Frequência fixa / salto de frequência opcional
|
|
Detecção de tags
|
Suporta detecção de valor RSSI
|
|
Interface de comunicação |
TTL |
|
Taxa de leitura
|
>200 vezes/s
|
|
Detecção de antena
|
Apoiar
|
|
Diagrama de interface |
Nome |
dezembro |
|
|
conector RF |
conector mmcx |
|
|
Interface de PIN |
12 PIN, a definição detalhada da interface é a seguinte |
Interface FPC 12 pinos
|
ALFINETE |
Definição |
Instrução |
|
1 |
VDD_IN |
5,0 VCC |
|
2 |
VDD_IN |
5,0 VCC |
|
3 |
GND |
Aterramento de energia (terra de sinal) |
|
4 |
GND |
Aterramento de energia (terra de sinal) |
|
5 |
/ |
/ |
|
6 |
GPIO3 |
MODULE_GPIO3 |
|
7 |
GPIO1 |
MODULE_GPIO1 |
|
8 |
GPIO2 |
MODULE_GPIO2 |
|
9 |
RXD |
MODULE_RXD |
|
10 |
TXD |
MODULE_TXD |
|
11 |
MCU_RSTN |
MÓDULO MUC_RSTN |
|
12 |
/ |
/ |
